Опи роботи контролела Альтеп

При включеному харчуванні і неактивному процесі настройки (не горять діоди «Робота» і «Вентилятор») контролер показує поточну температуру води в котлі і знаходиться у вимкненому стані. Якщо температура котла вище, ніж температура включення циркуляційного насоса, контролер включає насос незалежно від робочого режиму - світиться діод «Насос ЦО».

Початок процесу настройки настає після натискання кнопки «Старт / Стоп» (горить діод «Робота»). В процесі настройки поточна температура порівнюється із заданою величиною (яка встановлюється температурою).

Максимальну потужність вентилятора можна змінити в параметрі «Продуктивність вентилятора». Коли температура доходить до встановленої величини, швидкість вентилятора зменшується до мінімальних оборотів, заданих в сервісних параметрах. Зменшення оборотів вентилятора починається тоді, коли до встановленої величини температури залишається 6 ° С.

Після досягнення необхідної температури, контролер переходить в режим контролю, про що сигналізує блимання діода в правому нижньому кутку дисплея. У режимі контролю здійснюються продувки (тільки при температурі нижче 80 ° С) - регулярні включення вентилятора на кілька секунд, які запобігають скупчення газів в котлі і можливе загасання вогню. Включення продувки сигнализируется миготінням діода «Вентилятор».

Установку необхідної температури можна здійснювати в будь-якому режимі роботи за допомогою кнопок «+» і «-». При установці температури на дисплеї блимають цифри і відображається поточне значення. Вихід з режиму настройки відбувається автоматично після декількох секунд від останнього натискання кнопки. Щоб побачити поточну установку, слід один раз натиснути на кнопку «+» або «-».

Роботу контролера можна зупинити в будь-який момент (перехід в режим відключення) за допомогою кнопки «Старт / Стоп».

Контролер може перейти в режим припинення, якщо виконуються наступні умови:

• Температура котла не вище, ніж температура відключення контролера на +10 ° С (якщо температура відключення контролера встановлена ​​на 30 ° С, то перехід в режим припинення може статися при температурі котла 30-40 ° С).
• Незважаючи на включений вентилятор, температура котла збільшилася на 2 ° С протягом 60 хв.
• Задана температура котла була досягнута, або від початку настройки пройшло 2:00.

Якщо в режимі призупинення температура збільшиться на 2 ° С, контролер перейде в режим настройки.

Режим припинення сигналізується миготінням діодів «Робота» і «Вентилятор». При цьому режимі контролер зменшує обертів вентилятора до мінімуму і знаходиться в стані очікування до моменту зниження температури води нижче встановленої температури відключення контролера (температура відключення контролера встановлюється в сервісних параметрах, приблизно встановлена ​​на 30 ° С), саме тоді контролер автоматично зупиняє настройки, що пов'язано з вигоранням палива.

Зупинка настройки сигнализируется миготінням написи «St», а контролер переводиться в режим спостереження. Однак, насос працює до моменту зменшення температури води нижче, ніж температура вимикання насоса (температура відключення насоса на 5 ° С нижче, ніж температура включення насоса). Після вигоряння палива і зупинки настройки (блимає напис «St»), контролер може самостійно повернутися до налаштування, якщо температура котла зросте і складе на 5 ° С вище, ніж температура вимикання.

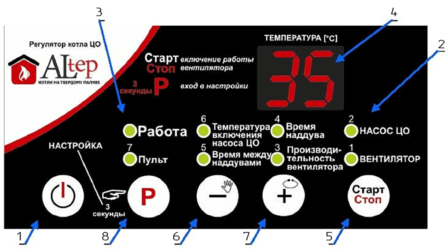

УВАГА! На передній панелі контролера розміщено такі кнопки

Ця кнопка служить для включення і виключення контролера. Натискання кнопки протягом 1 секунди включає контролер. Натискання кнопки протягом 6 секунд вимикає контролер.

Ця кнопка служить для запуску або зупинки процесу настройки.

При нормальній роботі ця кнопка служить для збільшення величини необхідної температури (установка). Під час налаштування конфігурації - збільшує обраний параметр

При нормальній роботі ця кнопка використовується для зменшення величини заданої температури (установка). Під час налаштування конфігурації - зменшує вибраний елемент. Додержанням кнопки «+» або «-» прискорюється зміна встановленого параметра.

Притримуючи цю кнопку протягом 3 секунд, контролер переходить до встановлення параметрів конфігурації.
